DXF garde corps : des fichiers que la découpe laser lit du premier coup

Une pièce refaite, c'est rarement la faute du laser. Contour ouvert, échelle douteuse, motif qui fragilise le panneau : le fichier DXF est la langue commune entre le bureau d'études et la machine de découpe — quand il est propre, les panneaux de garde-corps tombent justes du premier coup. Voici ce qu'un bon fichier contient, et les pièges qui coûtent de la tôle.

Le DXF, langue commune de la découpe

Le DXF (Drawing eXchange Format) est un format d'échange de dessins né dans le monde de la CAO, devenu un standard de fait : ouvert, documenté publiquement, lisible en texte ou en binaire, il est accepté par la quasi-totalité des logiciels de découpe laser, plasma ou jet d'eau. Contrairement à une image, il contient la géométrie exacte — coordonnées, courbes, dimensions. La machine reproduit le dessin à l'échelle, sans interprétation. C'est toute sa force : ce que le bureau d'études dessine, le laser le découpe, au dixième près.

Ce qu'un DXF garde corps prêt à découper doit contenir

• Les tôles à plat, une pièce par contour. Panneaux de remplissage, platines, goussets : chaque pièce est développée et posée à plat, dans son état réel de découpe.
• Des contours fermés et uniques. Pas de lignes en double, pas de segments qui se chevauchent, pas de micro-ouvertures : la tête de découpe suit un trait continu.
• L'échelle 1:1 et l'unité explicite. Le millimètre est roi ; un fichier à l'échelle douteuse finit en pièce de poche ou en panneau de cathédrale.
• Des calques séparés pour la coupe, la gravure (repères de pliage, marquage des repères de pièces) et les axes de perçage.
• Le lien avec la nomenclature. Chaque contour porte le repère de la pièce : l'atelier retrouve chaque tôle dans le plan d'ensemble sans jouer aux devinettes.

Les pièges qui coûtent des pièces

Toujours les mêmes, et toujours évitables : les courbes exotiques que certains logiciels exportent en centaines de petits segments (le laser ralentit, le bord ondule) ; les textes laissés en police au lieu d'être vectorisés ; les motifs symétriques… qui ne le sont pas tout à fait ; et l'oubli du sens de fibre sur les tôles brossées ou les aciers à motif directionnel. Un fichier relu dix minutes au bureau épargne des heures à l'atelier — et une tôle au passage.

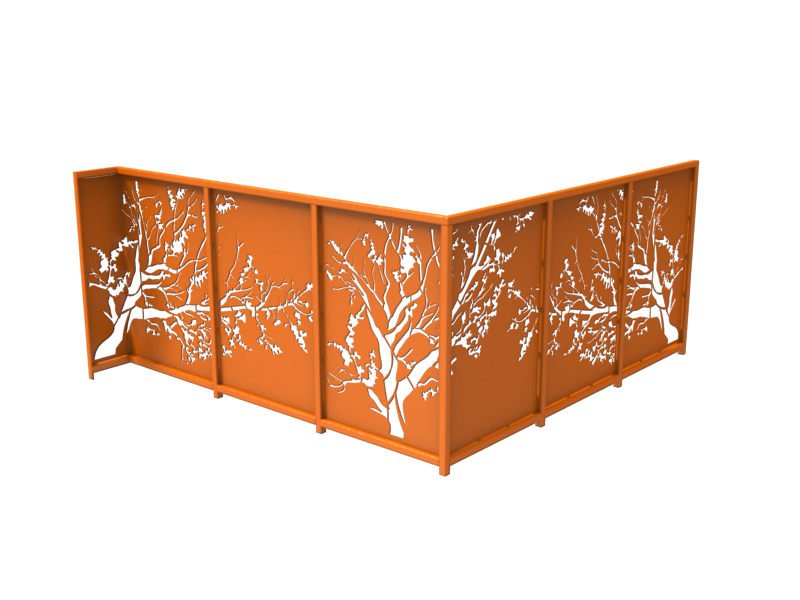

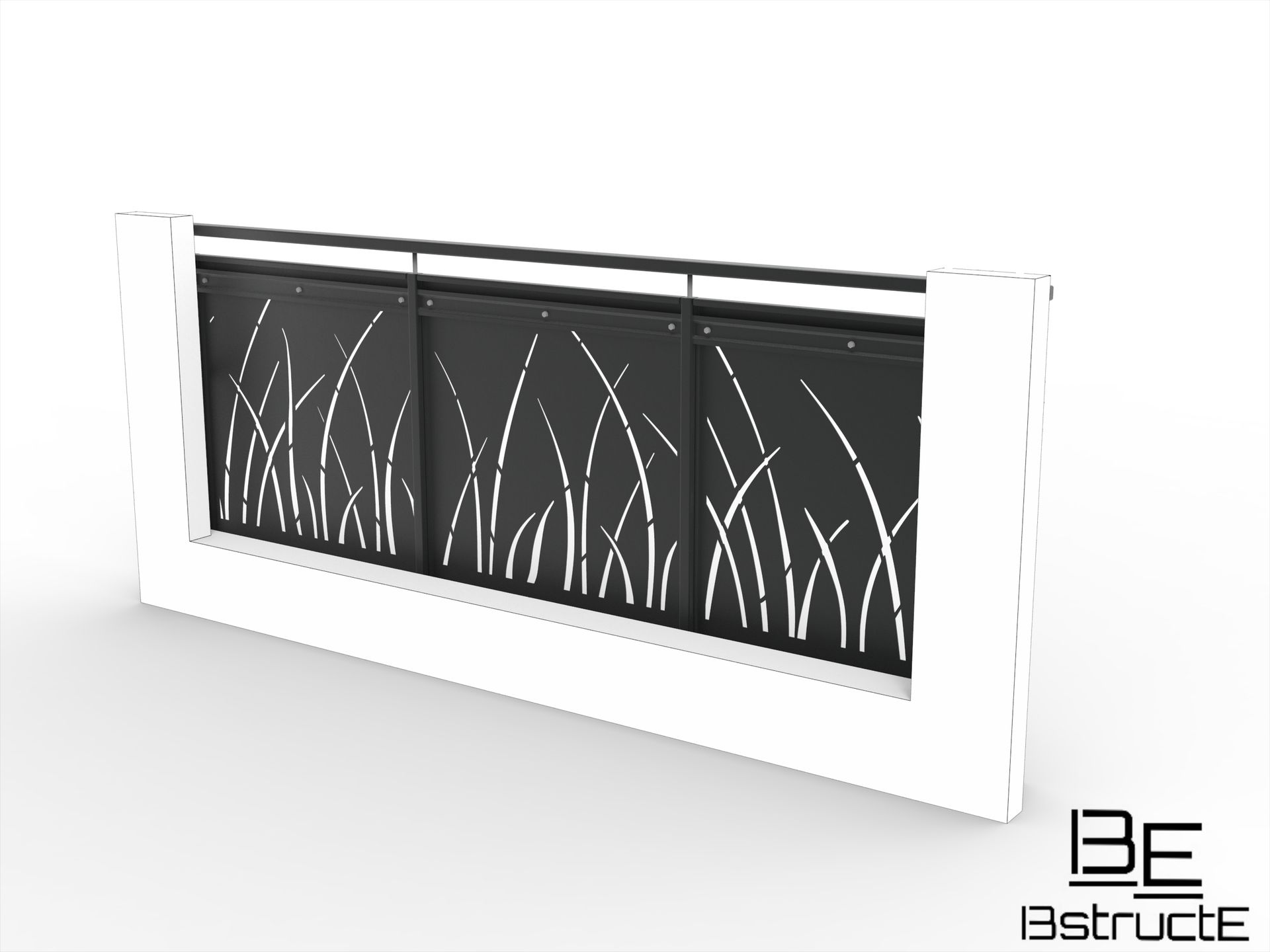

Un motif ajouré reste un garde-corps

Le piège le plus sérieux n'est pas dans le fichier, il est dans le dessin : un panneau très ajouré est séduisant à l'écran, mais il doit rester un élément de protection. Vides maximaux admis par les normes en vigueur selon le lieu de pose, rigidité du panneau sous la charge, zones pleines exigées en partie basse dans certains cas : le motif se conçoit avec ces contraintes, pas contre elles. C'est exactement le travail du bureau d'études — faire tenir l'esthétique et la règle dans le même DXF. Le beau, ici aussi, c'est du calcul bien caché.

Conçu ici, découpé et assemblé chez vous

Notre rôle s'arrête où commence le vôtre : BstructE dessine et conçoit le garde-corps, produit les plans de fabrication et livre les DXF prêts à transmettre à votre découpeur. La découpe, le pliage, la soudure et la pose sont le métier de votre atelier et de vos fournisseurs. Vous recevez un dossier où chaque fichier correspond à une pièce de la nomenclature — et où le motif du panneau a déjà été pensé pour la règle, la rigidité et la machine.

Questions fréquentes

Dans quel format livrez-vous les fichiers de découpe ?

En DXF à l'échelle 1:1, avec calques séparés pour la coupe et la gravure. D'autres formats sont possibles si votre découpeur le demande.

Puis-je vous envoyer un motif trouvé ou dessiné par mon client ?

Oui : nous le redessinons proprement, l'adaptons aux dimensions réelles des panneaux et vérifions qu'il respecte les vides admis et la rigidité nécessaire.

Gérez-vous l'imbrication des pièces dans la tôle ?

L'imbrication fine est l'affaire du découpeur, qui connaît ses formats de tôle et ses chutes. Nous livrons des pièces propres et repérées — c'est ce qui rend son travail rapide.

Le DXF suffit-il pour fabriquer le garde-corps ?

Non : il couvre la découpe des tôles. Le dossier complet ajoute les plans d'ensemble, les débits de profilés, les détails d'assemblage et la nomenclature.
