Conseils · Garde-corps & rampes

Note de calcul garde corps : à quoi elle sert, ce qu'elle contient

La note de calcul d'un garde-corps est le document qui prouve, chiffres à l'appui, que l'ouvrage retiendra la personne qui s'appuie, trébuche ou pousse contre lui. Derrière chaque garde-corps serein, il y a une vérification : des charges définies par les normes, une géométrie contrôlée, des fixations justifiées. Voici, expliqué simplement, ce que contient une note de calcul garde corps, quand on vous la demandera, et comment elle se construit.

Une note de calcul garde corps, c'est quoi exactement ?

C'est un document d'ingénierie de quelques pages qui répond à une seule question : ce garde-corps précis — avec ces dimensions, ces profils, ces fixations — résiste-t-il aux efforts que les normes lui imposent ? Pour y répondre, la note pose d'abord les hypothèses : où l'ouvrage est posé, qui l'utilise, en quel matériau il est conçu. Elle applique ensuite les charges réglementaires, puis vérifie un à un les éléments : la main courante — la lisse supérieure sur laquelle on s'appuie —, les poteaux — les montants verticaux qui reprennent tout l'effort —, le remplissage — barreaux, câbles, tôle ou panneaux — et enfin les fixations au support.

Quand vous la demandera-t-on ?

• Par l'architecte ou le bureau de contrôle : sur les chantiers suivis, la justification du garde-corps fait partie du dossier technique.
• Sur les bâtiments recevant du public : écoles, commerces, horeca — plus l'usage est intense, plus la demande est systématique.
• En cas de litige ou de sinistre : l'expert cherchera un document qui prouve le dimensionnement. L'avoir d'avance change tout.
• Par votre client, de plus en plus souvent : une note jointe à l'offre est un argument commercial — vous vendez un ouvrage prouvé, pas seulement un bel ouvrage.

Les charges qu'un garde-corps doit encaisser

Le point de départ est l'Eurocode 1, la norme européenne qui définit les actions sur les structures. Pour les garde-corps, elle prévoit notamment une charge linéaire horizontale appliquée en tête — imaginez une poussée continue, sur chaque mètre de main courante. Un kilonewton par mètre, c'est l'équivalent d'environ 100 kg poussant sur chaque mètre de lisse.

Ces valeurs, tirées du tableau 6.12 de l'EN 1991-1-1, sont des ordres de grandeur : les valeurs à retenir sont fixées par l'annexe nationale de chaque pays et par le cahier des charges du projet. La note vérifie aussi le remplissage pour des charges locales — un ballon, un coup, un appui ponctuel.

La géométrie compte autant que la résistance

Un garde-corps qui résiste mais laisse passer un enfant n'est pas un garde-corps. En Belgique, la norme NBN B 03-004 « Garde-corps de bâtiments » fixe les règles de bonne pratique : une hauteur totale d'au moins 1,10 m — portée à 1,20 m lorsque la chute possible dépasse 12 m —, au moins 90 cm au-dessus d'un appui éventuel, des ouvertures limitées à 11 cm entre barreaux verticaux et 18 cm entre lisses horizontales. C'est une norme volontaire, mais elle s'impose dès qu'un cahier des charges y renvoie — et c'est la référence que tout expert consultera. En France, la norme équivalente NF P01-012 a été révisée en novembre 2024, avec un périmètre élargi aux éléments de protection et des exigences de résistance alignées sur les Eurocodes.

La note de calcul prouve la résistance ; le plan prouve la géométrie. Les deux vont ensemble — c'est pour cela que nous les produisons ensemble.

Ce que contient une note de calcul sérieuse

• Les hypothèses et référentiels : usage du bâtiment, normes appliquées, valeurs de charge retenues.
• La géométrie et les matériaux : dimensions, profils, nuances.
• Les vérifications de résistance : lisse, poteaux, remplissage — l'ouvrage ne casse pas.
• Les vérifications de déformation : l'ouvrage ne plie pas de façon inquiétante sous la main.
• Les fixations : platines, chevilles, supports — le point le plus souvent négligé.
• La conclusion et ses limites : ce que la note couvre, et ce qu'elle ne couvre pas.

Comment nous la produisons — et qui fabrique

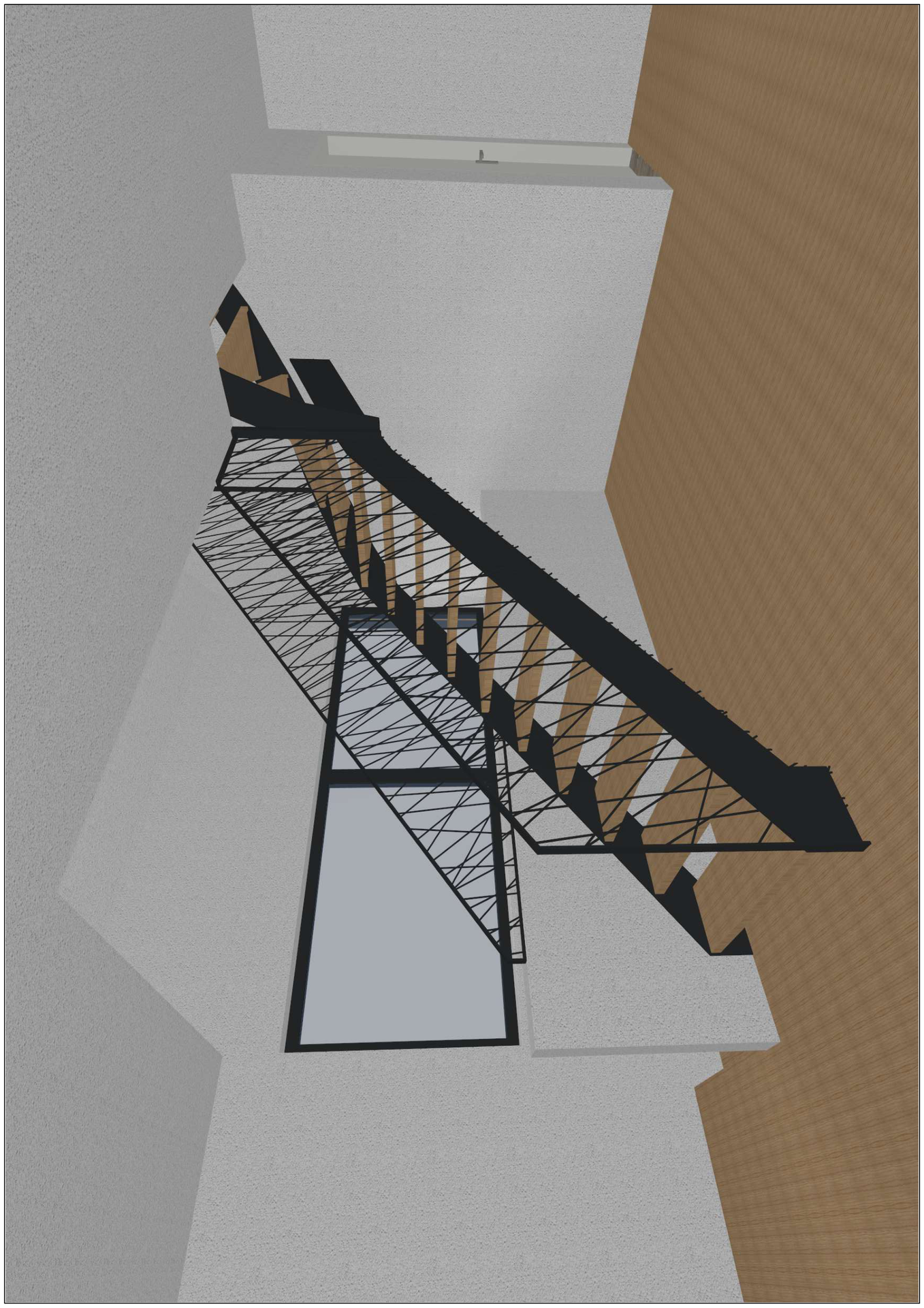

Chez BstructE, tout part d'un modèle 3D unique de l'ouvrage : le calcul, la note, les plans d'exécution et les rendus réalistes en découlent et racontent la même chose. Et une précision qui compte : nous concevons le dossier — dessin, calcul, plans. La fabrication et la pose sont le métier de votre atelier ou de votre fabricant : il reçoit de nous un dossier prêt à débiter, avec la note qui le justifie.

Qui rédige la note de calcul ? Notre réponse, en toute transparence

Chez BstructE, nous sommes dessinateurs-concepteurs : nous modélisons l'ouvrage, nous préparons le dossier d'exécution, nous posons les hypothèses noir sur blanc. La note de calcul proprement dite, elle, est établie avec nos bureaux d'ingénieurs partenaires — des ingénieurs en stabilité indépendants, dont c'est le métier à plein temps. Chacun son rôle : nous parlons le langage de l'atelier, eux signent la vérification.

Pour vous, c'est le meilleur des deux mondes : un interlocuteur unique (nous), un dossier cohérent du dessin au calcul, et une note signée par un ingénieur dont c'est la spécialité. C'est aussi pour cela que nos plans et la note racontent toujours la même chose : ils partent du même modèle.

Côté charges, la référence en Europe est l'Eurocode 1 (NBN EN 1991-1-1) : c'est lui qui fixe les charges d'exploitation, dont l'effort horizontal en tête de garde-corps — de l'ordre de 0,5 à 1 kN par mètre selon l'usage du bâtiment, la valeur exacte étant fixée par l'annexe nationale de chaque pays.

Questions fréquentes

Une note de calcul est-elle obligatoire pour un garde-corps ?

Elle est exigée dès qu'un cahier des charges, un architecte ou un bureau de contrôle la demande — ce qui est le cas sur la plupart des chantiers suivis. Et même sans obligation, c'est la trace qui vous protège en cas de question ultérieure.

Quelle hauteur pour un garde-corps en Belgique ?

La norme NBN B 03-004 fixe comme bonne pratique 1,10 m minimum, et 1,20 m lorsque la hauteur de chute dépasse 12 m, avec au moins 90 cm au-dessus d'un appui éventuel.

Pouvez-vous calculer un garde-corps existant ?

Oui : à partir de vos plans, ou d'un relevé sur site — au besoin un scan 3D quand aucun plan n'existe.

Livrez-vous la note avec les plans ?

Oui, c'est notre façon normale de travailler : note de calcul et plans d'exécution sortent du même modèle 3D et restent cohérents entre eux.
