Note de calcul garde corps acier Excel : ce que le tableur fait bien, et où il s'arrête

La feuille de calcul qui a dimensionné cent garde-corps peut se tromper au cent-unième. Pas parce qu'elle calcule mal : parce que le cas a changé et qu'elle ne le sait pas. Voici ce qu'une note de calcul de garde corps acier sur Excel vérifie très bien, les situations où elle sort de son périmètre, et comment sécuriser vos dossiers sans renoncer à votre outil.

Note de calcul garde corps acier Excel : pourquoi le tableur s'est imposé

Le garde-corps acier est l'ouvrage répétitif par excellence : un poteau, une main courante — la barre du dessus, celle qu'on tient —, un remplissage et une platine, c'est-à-dire la plaque d'acier soudée en pied de poteau qui reçoit les boulons de fixation. Les vérifications s'écrivent en quelques formules : le moment en pied (l'effort de renversement au bas du poteau, comme lorsqu'on plie une tige en la tenant par le bas), la contrainte de flexion, la flèche — le déplacement de la main courante quand on pousse dessus — et l'effort dans les chevilles. Une feuille Excel bien construite fait cela instantanément, gratuitement, et garde la mémoire de vos configurations habituelles. Pour un atelier, c'est un outil légitime et efficace. Le problème n'est jamais le tableur : c'est la frontière invisible de ce qu'il sait faire.

Ce qu'une feuille bien construite vérifie

• La charge en tête : l'effort horizontal qu'une personne appuyée sur la main courante est censée exercer. Il s'exprime en kilonewtons par mètre (kN/m), c'est-à-dire réparti sur la longueur du garde-corps — 1 kN valant à peu près le poids de 100 kg. Sa valeur dépend de la catégorie d'usage du local : logement, bureau, école, salle de concert…
• La flexion du poteau : le moment en pied, le module de la section (une caractéristique géométrique du profilé — plus il est élevé, plus le profil résiste à la flexion), et la contrainte obtenue, comparée à la limite d'élasticité de la nuance d'acier, la « qualité » du métal : un S235 ou un S355, par exemple.
• La flèche en tête, pour que l'ouvrage inspire confiance autant qu'il résiste : un garde-corps qui tient mais qui bouge sous la main est un garde-corps qu'on vous fera revoir.
• La fixation : traction (l'arrachement) et cisaillement (le glissement latéral) dans les chevilles, épaisseur et bras de levier de la platine.

Si votre feuille couvre ces quatre points avec des hypothèses écrites, elle fait déjà mieux que bien des dossiers qui circulent.

Le piège le plus fréquent : la charge n'est pas la même des deux côtés de la frontière

L'Eurocode 1 — la partie des normes européennes de calcul qui traite des charges appliquées aux bâtiments, référencée EN 1991-1-1 — fixe la méthode et le principe : une charge horizontale linéaire appliquée à la hauteur de protection (le haut du garde-corps), complétée par des charges ponctuelles. Mais il laisse à chaque pays le soin d'en fixer les chiffres, dans ce qu'on appelle son annexe nationale. Résultat : même ouvrage, même Eurocode, et deux jeux de valeurs différents selon qu'on pose en Belgique ou en France.

Deux remarques qui échappent souvent aux feuilles de calcul. D'abord, la charge linéaire ne vient jamais seule : l'annexe belge y ajoute une charge ponctuelle appliquée à la hauteur de protection — 1,0 kN en usage courant, 2,0 kN en catégorie C5 — ainsi qu'une charge ponctuelle de 0,5 kN appliquée sous cette hauteur, celle qui met le remplissage à l'épreuve. Ensuite, l'Eurocode ne dit pas tout : en Belgique, la conception des garde-corps relève de la norme NBN B 03-004, faute de spécification européenne dédiée ; en France, c'est la NF P01-012, révisée en novembre 2024. Une cellule figée sur un chiffre ne connaît ni la frontière, ni la date de révision.

Tableur ou note de bureau d'études : le comparatif

Les cas qui sortent du tableur

Quelques situations où la feuille habituelle change de problème sans prévenir :

• Le lieu change de catégorie. Le même garde-corps posé dans un logement puis dans une école ne se justifie pas avec la même charge : en Belgique, on passe de 0,5 à 1,0 kN/m, soit le double. Et si l'ouvrage se retrouve devant une tribune ou dans une salle de concert, l'écart peut atteindre un facteur dix.

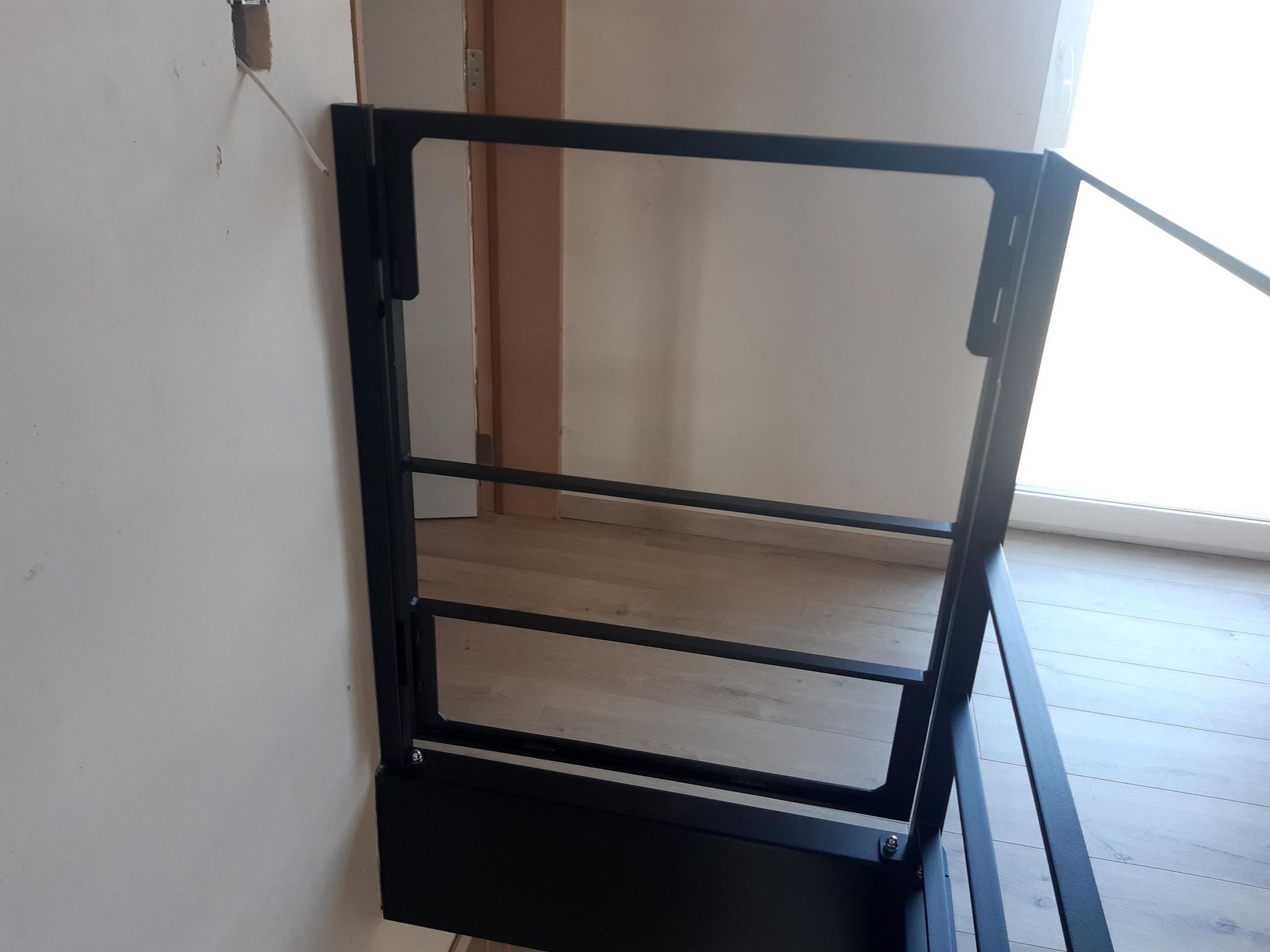

• Le support n'est pas celui de la formule. Rive de dalle mince — le bord du plancher béton, là où il reste peu de matière pour ancrer —, béton ancien, maçonnerie : la fixation devient le sujet principal, et elle ne se règle pas en recopiant la ligne du dessus.

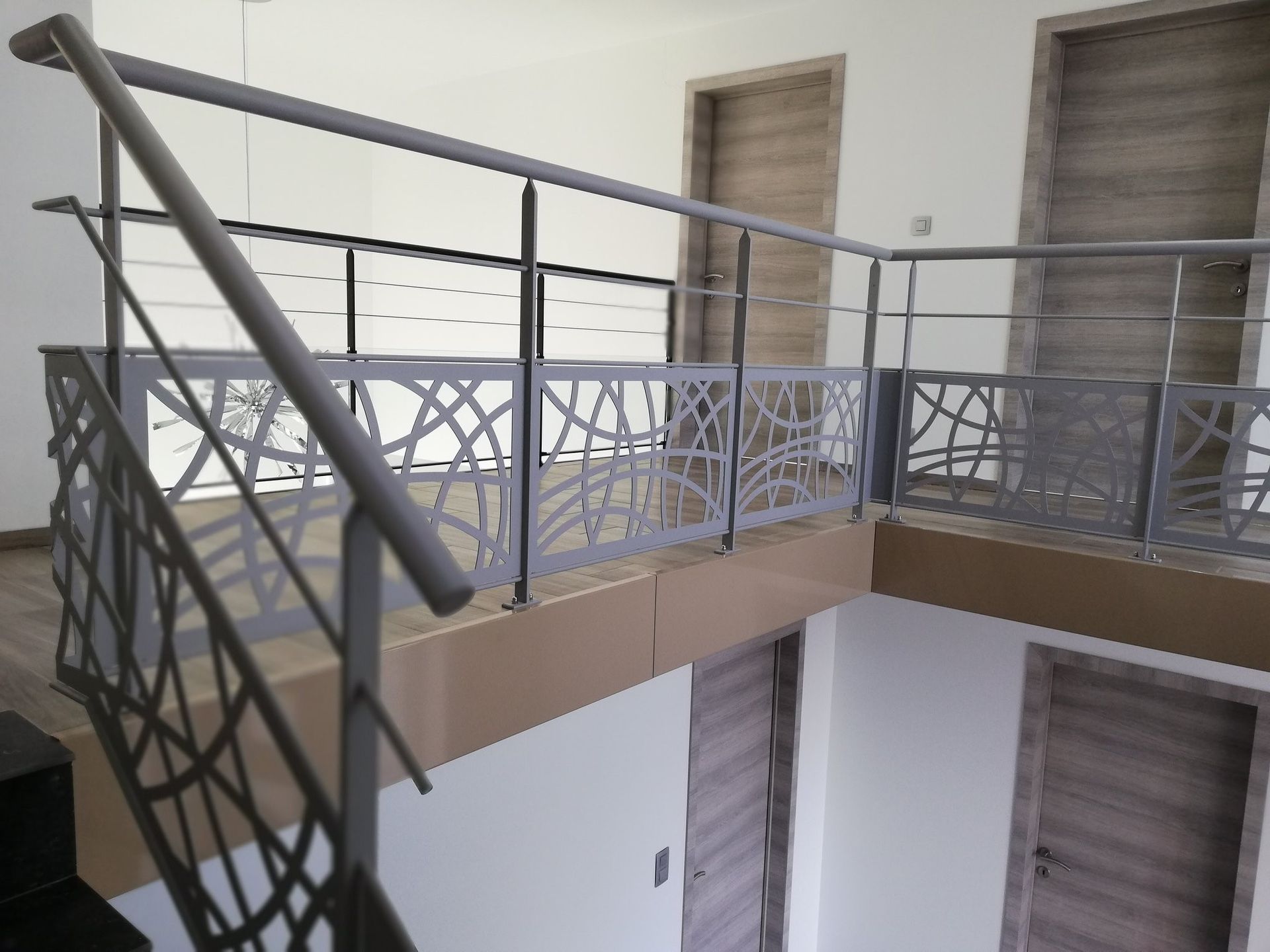

• Le remplissage travaille. Panneau de tôle découpée très ajouré, remplissage vitré, câbles : la répartition des efforts n'a plus rien à voir avec le barreaudage classique — les barreaux verticaux réguliers, le cas pour lequel la feuille a été écrite.
• Quelqu'un demande la note. Contrôleur, architecte, assureur : le jour où le document doit être lu par un tiers, la feuille brute ne suffit plus.

Conçu ici, fabriqué chez vous

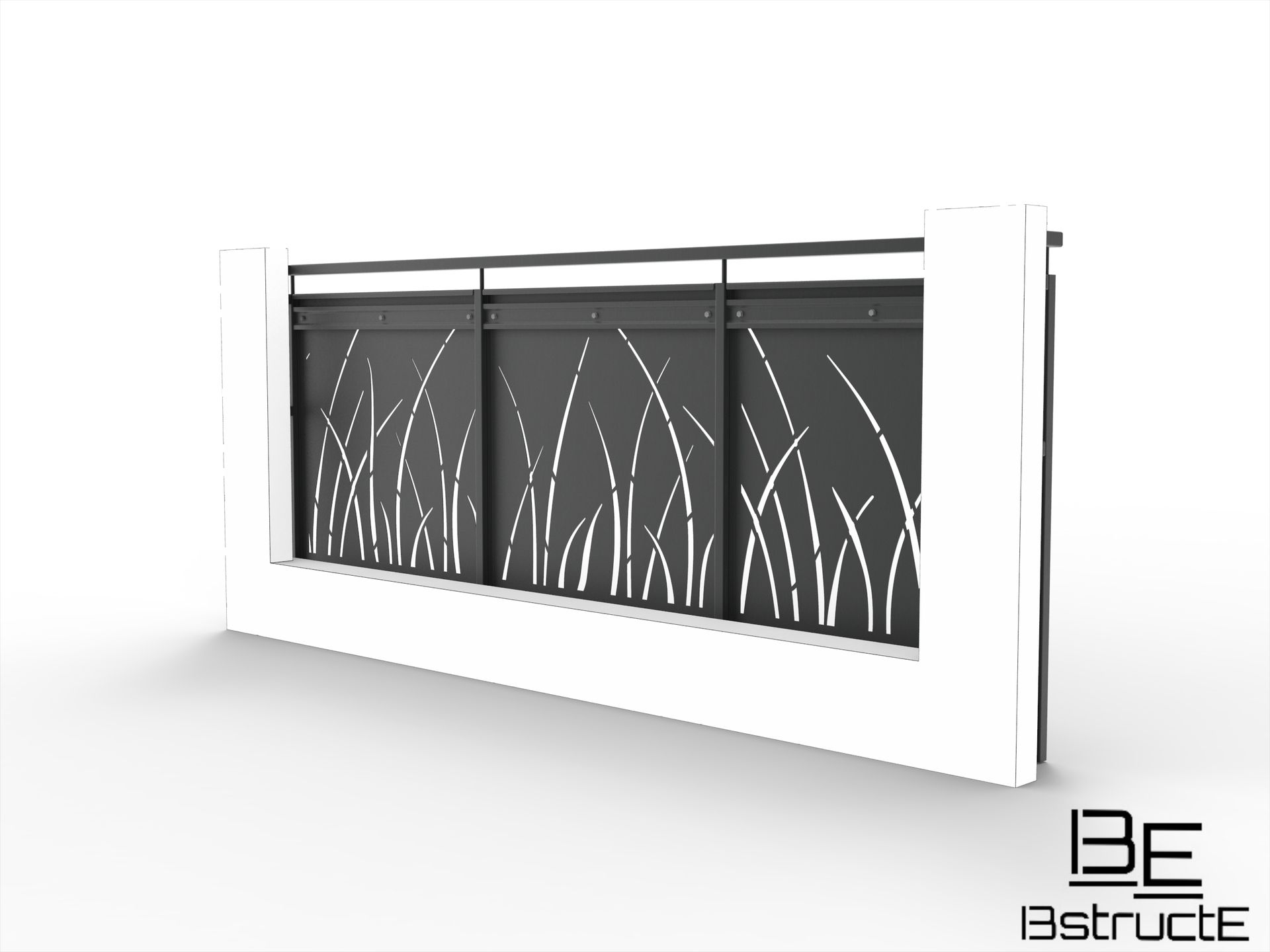

Précisons notre place dans la chaîne : BstructE est un bureau d'études. Nous dessinons, nous mettons en plans, nous rendons en 3D — nous ne fabriquons pas et nous ne posons pas. La note de calcul, elle, est établie avec nos bureaux d'ingénierie partenaires et intégrée au dossier. Quand un cas sort de votre tableur, vous nous envoyez la géométrie et le contexte ; vous recevez un dossier complet — la note de calcul et, si besoin, les plans de fabrication qui vont avec. Votre atelier garde la production, vous gardez votre client — et votre feuille Excel continue de servir pour les cas courants qu'elle traite très bien. Nous pouvons aussi faire relire votre feuille existante par nos ingénieurs partenaires et la documenter : hypothèses écrites, domaine de validité affiché, annexe nationale visée, limites connues de tous.

Questions fréquentes

Ma feuille Excel est-elle acceptée comme note de calcul ?

Tout dépend du lecteur. Entre professionnels, une feuille claire passe souvent. Face à un contrôleur technique, un document structuré, avec hypothèses écrites et références aux normes en vigueur, est nettement plus solide.

Pouvez-vous vérifier ma feuille de calcul existante ?

Oui : nous la faisons relire par nos bureaux d'ingénierie partenaires, puis nous écrivons les hypothèses et délimitons le domaine de validité. Votre outil reste le vôtre — il devient simplement défendable.

Ma feuille est-elle valable pour un chantier de l'autre côté de la frontière ?

Pas automatiquement. L'Eurocode est commun, mais chaque pays fixe ses propres valeurs de charge dans son annexe nationale, et le texte de référence des garde-corps diffère : NBN B 03-004 en Belgique, NF P01-012 en France. La mécanique de votre feuille reste bonne ; ce sont les chiffres d'entrée qui sont à revérifier.

Fournissez-vous les plans en plus du calcul ?

Oui : note de calcul, plans de fabrication et fichiers de découpe forment un seul dossier cohérent, issu du même modèle 3D.
