Plan atelier métallerie : le document qui fait gagner des heures à l’établi

En métallerie, le plan atelier est le document que le fabricant pose sur l’établi : celui qui dit quoi débiter, où percer, comment assembler — sans rien deviner. Chez BstructE, nous en produisons toute l’année pour des ateliers qui n’ont pas de bureau d’études intégré, ou dont le dessinateur est déjà débordé. Le principe est simple et assumé : nous dessinons et calculons, vous fabriquez. Voici ce qu’un bon plan d’atelier doit donner — et ce qu’il change dans une semaine de production.

Un plan atelier métallerie, c’est quoi au juste ?

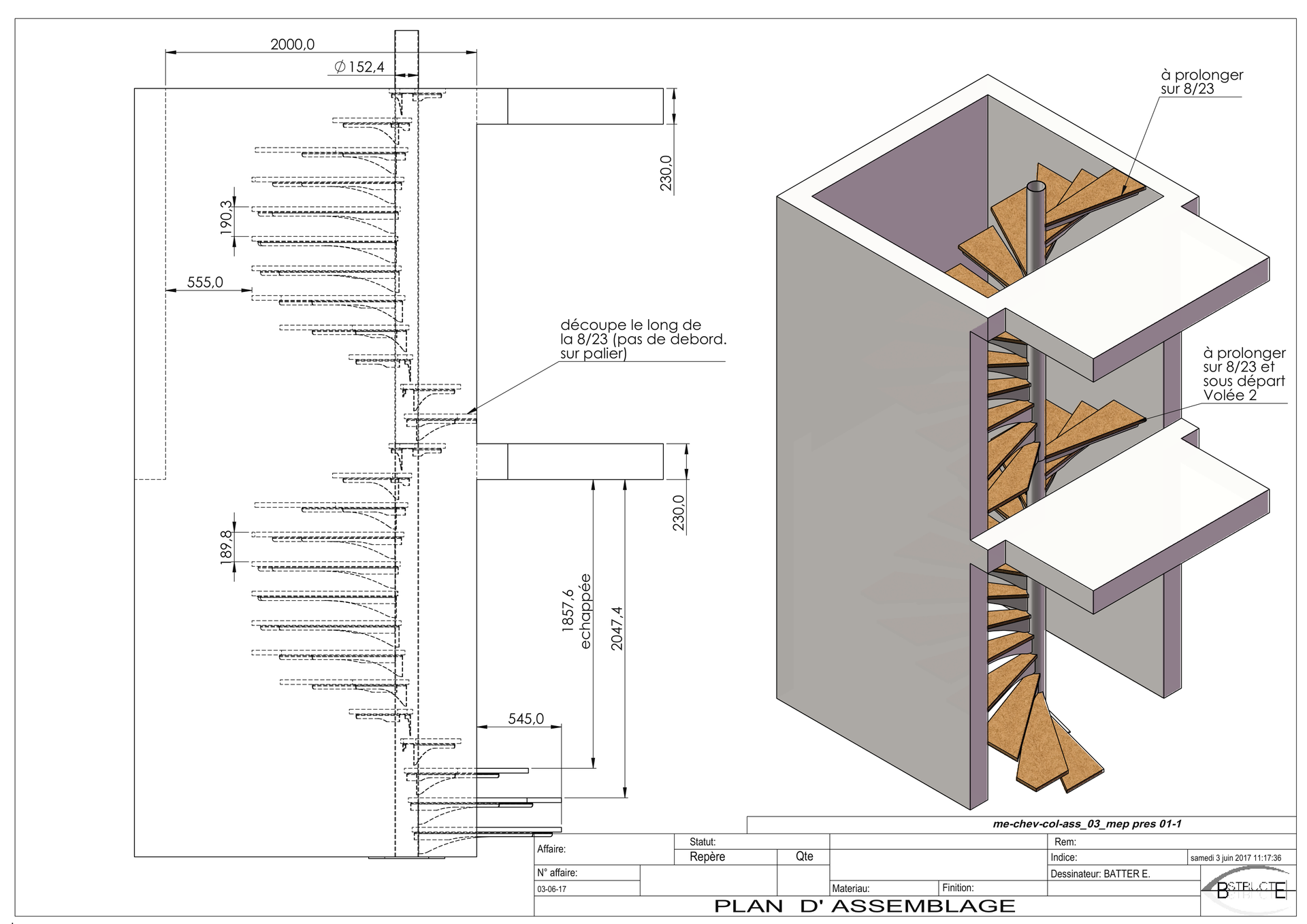

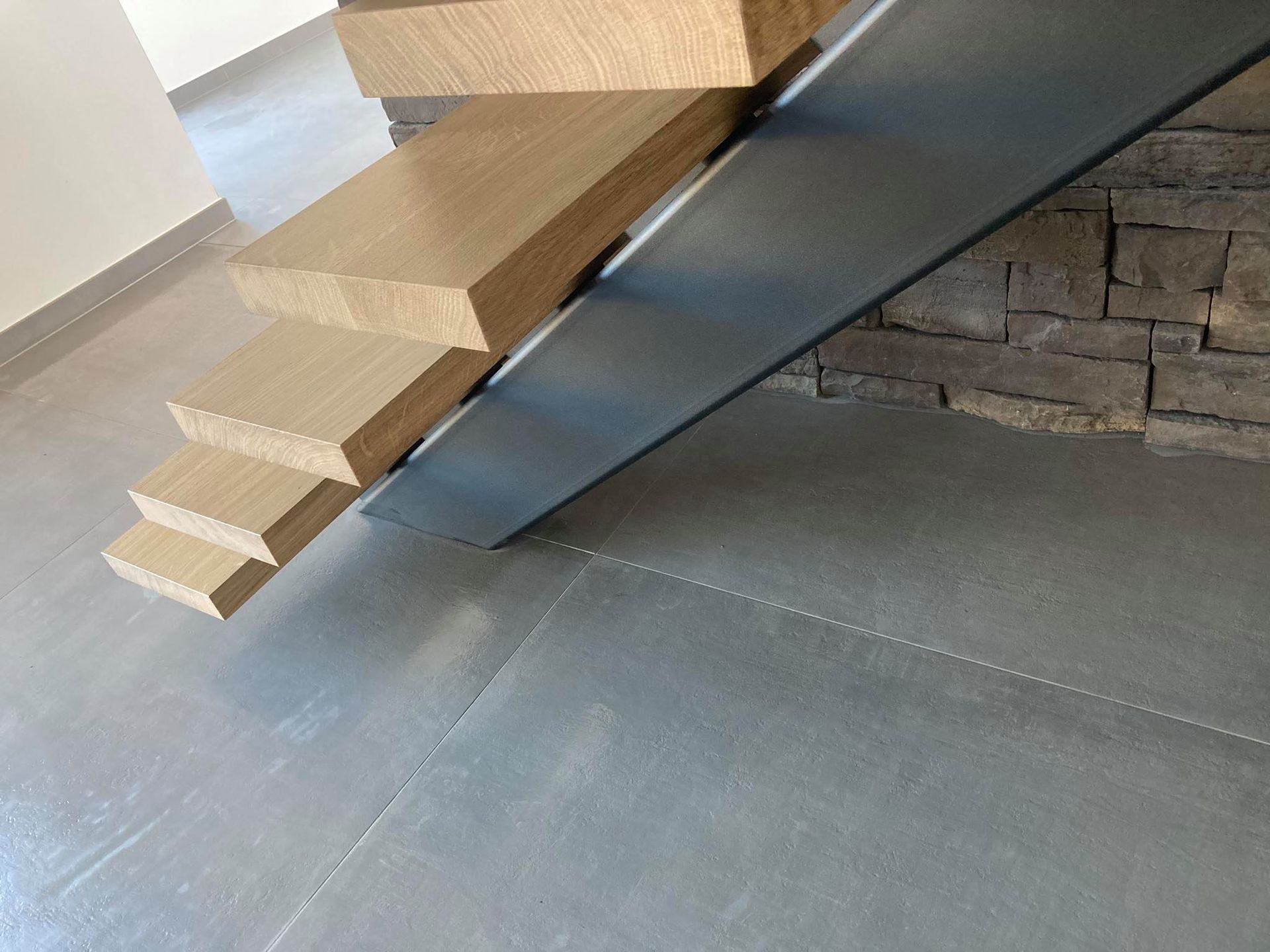

Le plan d’ensemble explique l’ouvrage : sa géométrie globale, ses niveaux, ses interfaces. Le plan d’atelier, lui, explique la pièce : c’est le document de fabrication, celui que les anglophones appellent « shop drawing ». Un escalier, un garde-corps, une passerelle ou un châssis de machine se décompose en dizaines de pièces — et chacune doit pouvoir être fabriquée sans appeler le dessinateur, sans mesurer sur un écran, sans interpréter.

La règle d’or : si deux ouvriers peuvent comprendre la même cote de deux façons différentes, le plan n’est pas fini.

Les sept informations que chaque pièce doit porter

• Un repère unique et stable — le même du plan d’ensemble à la nomenclature, du débit au colisage.
• Le produit et la nuance — profil ou tôle, épaisseur, acier désigné par sa norme : pas de « tube standard ».
• Les cotes de fabrication — longueurs hors tout, angles de coupe, grugeages : des cotes qu’on reporte au mètre et au trusquin, pas des cotes de modeleur.
• Les perçages cotés — diamètres, entraxes, position par rapport à des références franches.
• La méthode prévue — laser + pliage, soudure en atelier, boulonnage : de quoi préparer la gamme et le poste.
• La masse — pour la manutention, le colisage et le chiffrage du transport.
• La finition — galvanisation, peinture ou brut, avec ses conséquences dessinées (trous d’évent, zones à protéger).

Débit, gabarits, DXF : le plan pense à la machine

Un plan d’atelier moderne ne s’arrête pas au papier. Les tôles partent en DXF prêts pour la découpe laser ou plasma. Les développés de pliage sont fournis quand la pièce se plie. Les perçages répétitifs peuvent devenir un gabarit. Et la nomenclature totalise les longueurs par profil et par nuance — de quoi passer la commande matière en dix minutes, avec la chute prévue plutôt que subie.

Tout cela sort d’un modèle 3D unique : le plan, le DXF et la nomenclature décrivent la même pièce, à la même révision. Quand quelque chose change, tout change ensemble.

Ce qu’un bon plan d’atelier change dans une semaine de production

Des heures, tout simplement. Moins de questions au téléphone, parce que la réponse est sur le plan. Moins de chutes, parce que le débit est optimisé en amont. Moins de montage à blanc, parce que les assemblages sont définis jusqu’à la rondelle. Moins de reprises, parce que personne n’a eu à deviner. Et quand un doute survient six mois plus tard — une pièce de rechange, une extension — le repère renvoie au plan, pas à la mémoire de celui qui a soudé.

Vos plans, votre façon de travailler

Un plan d’atelier indique une méthode — il ne l’impose pas. Vous préférez le mécano-soudé au plié ? Votre poinçonneuse a ses habitudes ? Dites-nous comment votre atelier travaille : le dossier s’adapte à votre parc machines, pas l’inverse. Nous pouvons aussi remettre au propre des plans existants ou mettre en plans un ouvrage déjà conçu. Et si le projet part de zéro, la conception complète est notre cœur de métier. Nous ne fabriquons pas : nous préparons le travail de ceux qui fabriquent — c’est aussi ça, un bureau d’études.

Questions fréquentes

Quelle différence entre plan d’ensemble et plan d’atelier ?

Le plan d’ensemble explique l’ouvrage — géométrie globale, repérage, interfaces. Le plan d’atelier explique la pièce — cotes de fabrication, perçages, méthode. Un dossier complet contient les deux, avec des repères cohérents.

Livrez-vous les fichiers DXF ?

Oui : les tôles partent en DXF prêts pour la découpe, avec les développés de pliage quand la pièce se plie.

Pouvez-vous reprendre des plans existants ?

Oui. Plans anciens, croquis d’atelier, relevés : nous les remettons au propre en dossier cohérent, exploitable en production.

Le plan impose-t-il ma méthode de fabrication ?

Non : il indique une méthode prévue, et s’adapte à votre parc machines. Dites-nous comment vous travaillez, le dossier suit.
