Plan d’exécution charpente métallique : du projet au métal prêt à monter
Le plan d’exécution charpente métallique est le document qui transforme une intention — plan d’architecte, croquis, besoin de hangar — en pièces fabricables et en montage sans improvisation. Chez BstructE, nous concevons ces dossiers : nous dessinons, nous mettons en plans et en rendus — et les notes de calcul sont établies avec nos bureaux d’ingénierie partenaires. La fabrication et la pose, elles, restent le métier de votre atelier — et un bon dossier est précisément ce qui leur simplifie la vie. Voici ce qu’il doit contenir, et ce qu’il vous fait gagner.
Pourquoi un plan d’exécution charpente métallique complet change tout
Entre le plan d’architecte et l’établi, il manque une couche d’information : la définition exacte de chaque élément. Quel profilé, quelle nuance d’acier, quelle longueur hors tout, quel grugeage, quel perçage, quel assemblage, quelle tolérance. Tant que ces réponses n’existent pas noir sur blanc, quelqu’un devra improviser — et l’improvisation se paie en heures d’atelier, en pièces refaites et en allers-retours de chantier.
Un dossier d’exécution bien construit a un effet très concret : le métal arrive sur le chantier et s’assemble comme prévu. Pas de « on ajustera sur place », pas de perçage rattrapé à la disqueuse, pas de camion qui repart.
Qui en a besoin ? L’atelier de métallerie sans bureau d’études intégré, qui veut chiffrer et produire sans immobiliser son dessinateur. L’entreprise générale, dont le lot charpente part toujours mieux avec un dossier indépendant et complet. L’architecte, qui veut voir la faisabilité de son dessin prouvée par le calcul. L’industriel ou l’agriculteur, dont le hangar ou la plateforme doit être dimensionné pour l’usage réel.
Le contenu du dossier, document par document
| Document | Ce qu’il définit | À qui il sert d’abord |
|---|---|---|
| Plans d’ensemble | Géométrie globale, axes, niveaux, repérage des éléments, interfaces avec le gros œuvre | Au chantier, pour monter dans le bon ordre |
| Plans de débit et de fabrication | Chaque pièce : profil, nuance, coupes, grugeages, perçages cotés, soudures prescrites | À l’atelier, pour fabriquer sans interpréter |
| Détails d’assemblage | Platines, boulonnerie (diamètre, classe), éclisses, goussets, ancrages au béton | À l’atelier et au monteur |
| Note de calcul | Descentes de charges, vérification des sections, des assemblages et des flèches selon les normes en vigueur | Au contrôle et au maître d’ouvrage |
| Nomenclatures | Liste exhaustive des pièces, repères cohérents entre tous les plans, masses | Au débit, au traitement de surface, à la logistique |
| Fichiers de découpe | Contours prêts pour la découpe numérique | À votre sous-traitant découpe |
Classe d’exécution et marquage CE : la question à poser dès l’étude
Pour les composants structuraux en acier mis sur le marché européen, le marquage CE selon l’EN 1090 est obligatoire depuis le 1er juillet 2014, dans le cadre du Règlement Produits de Construction. La norme d’exécution classe par ailleurs les ouvrages en quatre classes d’exécution, d’EXC1 à EXC4 — et quand rien n’est spécifié, c’est EXC2 qui s’applique par défaut.
Concrètement : la classe d’exécution se pose au moment de l’étude, pas en cours de fabrication. Un plan d’exécution charpente métallique qui précise la classe, les exigences de soudage et les contrôles associés alimente directement la documentation de votre atelier au lieu de la compliquer. C’est un des réflexes de nos prestations d’études : écrire ces choix noir sur blanc, tôt.
Les pièges classiques (et comment le dossier les évite)
- Coter le modèle, pas la fabrication. Une cote théorique au centième ne dit pas où percer. Les plans de débit donnent des cotes exploitables à l’établi.
- Oublier les interfaces. Maçonnerie pas d’équerre, réservation déplacée : les jeux et tolérances se décident à l’étude, pas devant le mur.
- Des repères qui changent d’un plan à l’autre. Le repère du plan d’ensemble doit être celui du débit, de la nomenclature et du colisage.
- La boulonnerie décidée « au magasin ». Diamètre, classe, longueur de serrage : c’est du calcul, pas du stock disponible.
- Le traitement de surface pensé en fin de course. Galvanisation ou peinture se prévoient dès le dessin : trous d’évent, dimensions de bain, zones de retouche.
Conçu ici, fabriqué chez vous

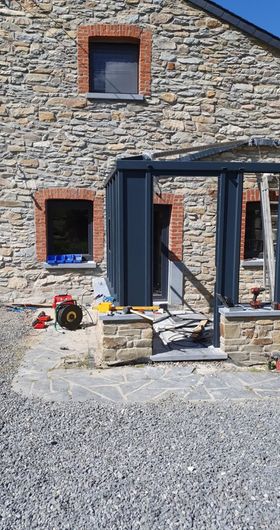

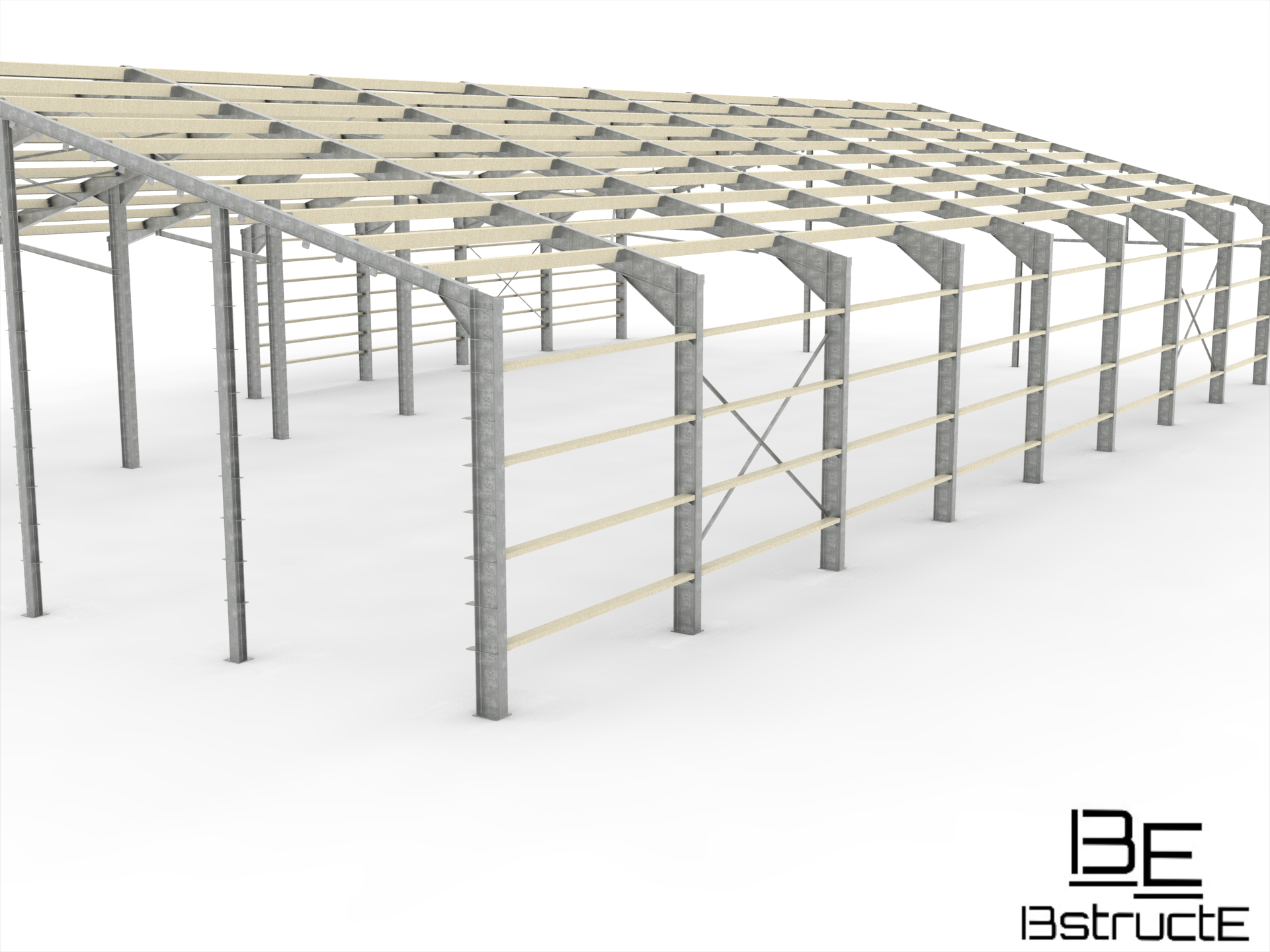

Notre façon de faire tient en cinq étapes : comprendre le besoin et le site ; modéliser l’ouvrage complet en 3D — chaque profil, chaque platine ; calculer ce qui doit l’être ; détailler les plans d’exécution et les nomenclatures ; faire valider un rendu réaliste pour que tout le monde parle du même ouvrage avant la première découpe. Le tout depuis un modèle unique : le rendu que valide votre client et le plan que reçoit l’atelier disent exactement la même chose. La conception est notre métier ; la fabrication est le vôtre — et c’est ce partage des rôles qui rend le projet serein.
Une charpente ou une ossature à faire étudier ?
Envoyez le dossier — croquis, plans d’architecte ou photos. Un premier avis ne coûte rien.
Questions fréquentes
Quel délai pour un plan d’exécution de charpente métallique ?
Selon la taille de l’ouvrage : de quelques jours pour une structure simple à quelques semaines pour un bâtiment complet. Le plus simple est de nous envoyer votre projet — le premier avis est gratuit.
Faut-il déjà avoir choisi son fabricant ?
Non. Le dossier est conçu pour être chiffré et fabriqué par l’atelier de votre choix. Et si vous n’en avez pas encore, nous travaillons avec un réseau d’ateliers de fabrication professionnels.
Fournissez-vous la note de calcul ?
Oui : elles sont établies avec nos bureaux d’ingénieurs partenaires, selon les normes en vigueur, et intégrées au dossier avec les hypothèses écrites noir sur blanc.
Travaillez-vous à partir d’un bâtiment existant sans plans ?
Oui : nous relevons l’existant par scan 3D et repartons d’une géométrie fiable.
