Plan d’exécution structure métallique : la méthode pour un montage sans surprise

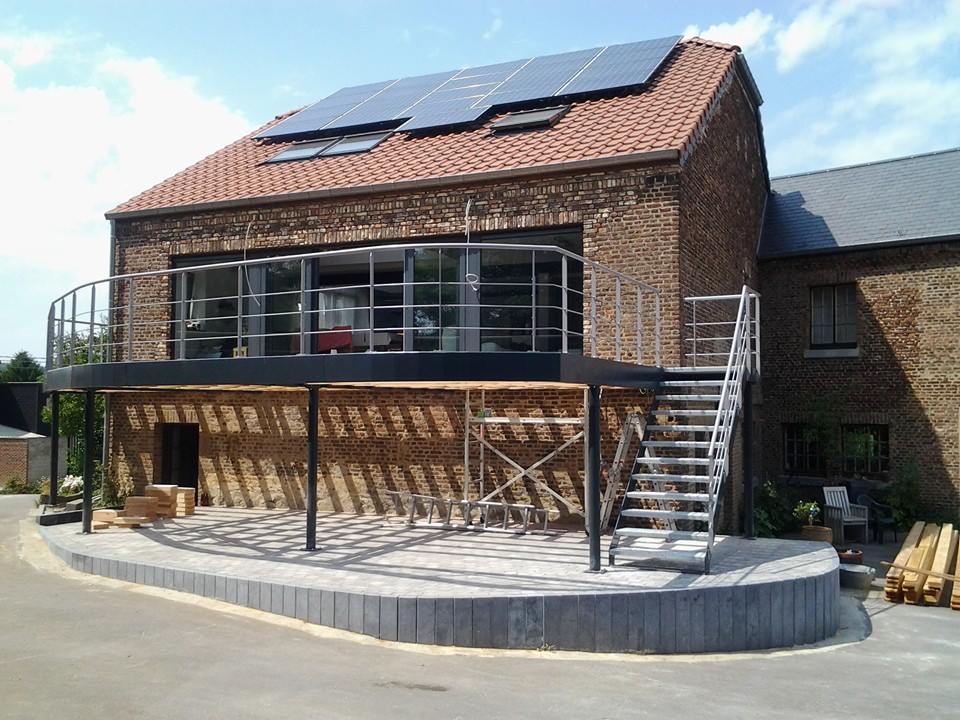

Un plan d’exécution structure métallique réussi se reconnaît à une chose : sur le chantier, personne ne sort la disqueuse. Mezzanine, passerelle, plateforme, support de machine ou ossature complète — la méthode est la même : réunir les bonnes données, modéliser une seule fois, écrire les tolérances avant la première découpe. Chez BstructE, nous concevons ces dossiers ; la fabrication et la pose restent le métier de votre atelier et de votre monteur. Voici comment nous nous y prenons, étape par étape.

Ce qu’un plan d’exécution structure métallique doit rendre impossible

Un bon dossier ne se contente pas de décrire l’ouvrage : il élimine des scénarios. La pièce qui ne passe pas la porte de l’atelier. Le sous-ensemble trop lourd pour le moyen de levage prévu. Le boulon dont personne n’a le diamètre en stock au moment du montage. La platine qui tombe pile sur une réservation. L’ordre de montage impossible parce qu’un élément en bloque un autre.

Chacun de ces scénarios se désamorce au même endroit : à l’étude. C’est là que le dossier se joue — pas à l’établi, et encore moins sur l’échafaudage.

Avant de dessiner : les données d’entrée à réunir

La qualité d’un dossier d’exécution dépend d’abord de ce qui y entre. Voici ce que nous rassemblons systématiquement avant la première ligne de dessin :

• L’usage réel : ce que la structure porte, qui y circule, ce qui peut changer demain (une machine plus lourde, un stockage plus dense).
• La géométrie de l’existant : plans fiables quand ils existent, scan 3D quand ils n’existent pas ou ne correspondent plus à la réalité.
• Les interfaces : gros œuvre, machines, bardage, réseaux — tout ce que la structure touche ou traverse.
• Les contraintes de transport et de montage : accès, gabarits de passage, moyens de levage, colisage.
• La finition : galvanisation, peinture ou brut — un choix qui influence le dessin lui-même.
• Le phasage : ce qui doit être monté en premier, ce qui peut attendre, ce qui sera démontable.

Un modèle 3D unique, des livrables cohérents

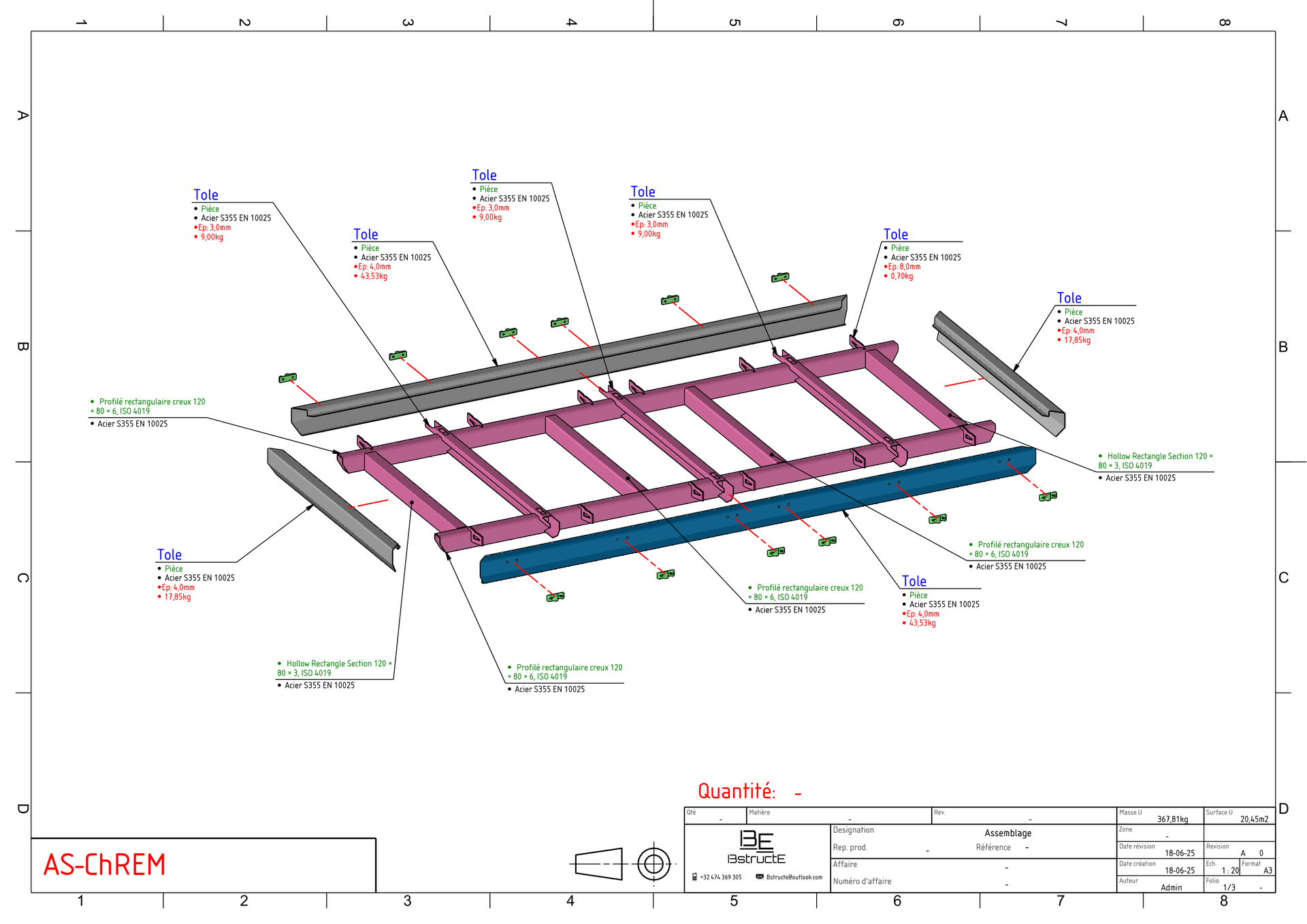

Nous modélisons l’ouvrage complet en 3D — chaque profil, chaque tôle, chaque platine, chaque vis. Les plans d’ensemble, les plans de débit, les nomenclatures et les fichiers de découpe sont ensuite extraits de ce modèle unique. Conséquence directe : une modification se propage partout, et il n’existe pas de « version orpheline » d’un plan qui contredirait les autres.

Ce même modèle produit le rendu réaliste que votre client valide. Le rendu qu’il approuve et le plan que reçoit l’atelier décrivent exactement le même ouvrage — ce qui évite la pire des découvertes : celle qui arrive après fabrication.

Tolérances, interfaces, réservations : là où un projet se joue

Le mur réel n’est jamais le mur du plan. Un dossier d’exécution sérieux l’admet dès le départ : jeux de montage explicites, trous oblongs là où le réglage sera nécessaire, platines de reprise pour absorber les écarts du gros œuvre, cotes de contrôle à vérifier sur site avant fabrication. Les hypothèses sont écrites — si la réalité s’en écarte, on le sait avant de débiter, pas après.

Même logique pour l’ordre de montage : le dossier précise ce qui s’assemble en atelier et ce qui s’assemble sur site, et dans quel ordre. Une soudure prévue en atelier et une soudure prévue sur site, ce n’est ni le même confort, ni le même coût.

Qui fait quoi — et pourquoi ça marche

Nous ne soudons pas, nous ne fabriquons pas, nous ne posons pas. Nous dessinons et calculons : votre atelier reçoit des plans prêts à débiter, des nomenclatures fiables et des détails d’assemblage définis jusqu’à la rondelle. Vous restez concentré sur ce que vous faites mieux que personne — produire et monter. Ce partage des rôles n’est pas un slogan : c’est ce qui permet à chacun de tenir ses délais et ses marges.

Questions fréquentes

Quels types de structures couvrez-vous ?

Mezzanines, passerelles, plateformes industrielles, supports de machines, ossatures, structures spéciales. Si c’est en acier et que ça se calcule, ça se dessine.

Que faut-il fournir pour démarrer ?

Ce que vous avez : croquis, plans d’architecte, photos, contraintes connues. Nous listons ensemble les données manquantes — et nous pouvons relever l’existant par scan 3D.

Vos plans conviennent-ils à n’importe quel atelier ?

Oui. Le dossier est autonome : plans cotés pour la fabrication, nomenclatures, fichiers de découpe. Aucune information ne reste « dans la tête du dessinateur ».

Réalisez-vous la pose ?

Non — la pose est le métier de l’entreprise de montage ou de l’atelier. Notre rôle est que le dossier rende cette pose simple et prévisible.
