Pieds de table acier STX02 – Plans & fichiers numériques (DIY & Atelier)

Fichiers fournis : PDF + DXF (+ STEP selon version)

Description générale

Les pieds de table STX02 sont conçus pour la réalisation de tables de grande portée, alliant stabilité structurelle, esthétique contemporaine et fabrication métallique rationnelle.

Leur géométrie travaillée, à base de plans inclinés et de volumes ouverts, offre une excellente reprise des charges tout en conservant une silhouette légère et graphique.

Ce modèle est destiné à une fabrication en atelier métal ou à un projet DIY métal avancé, avec des pièces clairement définies et une logique d’assemblage robuste.

Conception étudiée

La conception des pieds STX02 repose sur une approche structurelle et fonctionnelle :

• Pieds en acier découpé et assemblé par soudure

• Géométrie en structure évasée, assurant une excellente stabilité longitudinale et transversale

• Large embase au sol, limitant le flambement et les basculements

• Zone de fixation supérieure plane, adaptée à différents types de plateaux (bois, métal, composite)

• Conception pensée pour :

  • tables de grande longueur

  • charges réparties importantes

  • usage quotidien intensif

• Fabrication optimisée pour :

  • découpe laser

  • assemblage par soudure

  • finitions atelier soignées

Dimensions principales (selon plan fourni)

-BE-Pieds-STX02

• Longueur totale du plateau de référence : ≈ 2500 mm

• Largeur plateau de référence : ≈ 1000 mm

• Hauteur totale des pieds : ≈ 780 mm

• Largeur embase au sol : ≈ 711 mm

• Entraxe entre pieds : ≈ 1775 mm

Les cotes exactes, perçages et zones de fixation sont entièrement détaillés dans les plans PDF fournis.

Matière & masse

• Matière : acier

• Masse totale indicative (jeu de pieds) : ≈ 145,4 kg

• Surface développée acier : ≈ 7,85 m²

Ces valeurs garantissent une stabilité élevée, adaptée aux tables de grandes dimensions.

Fabrication & usage

Ces pieds de table sont destinés :

• aux ateliers métal et chaudronneries,

• aux fabricants de mobilier,

• aux architectes et designers,

• aux projets DIY métal structurés.

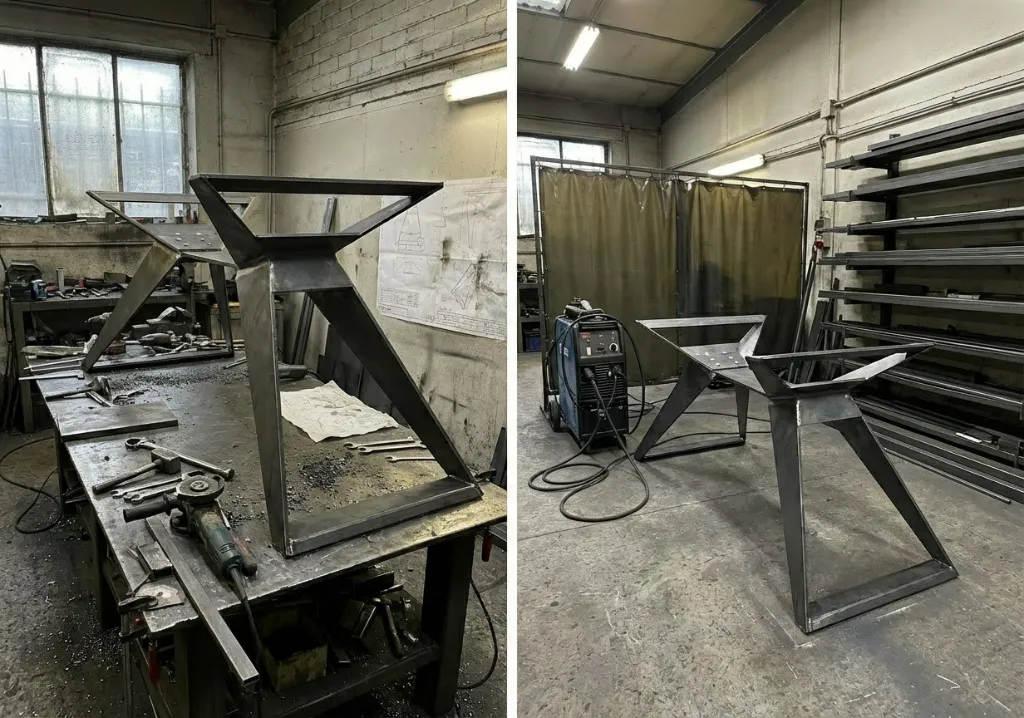

La fabrication nécessite :

• découpe laser des pièces

• soudure acier

• contrôle d’équerrage et de planéité

• préparation de surface et finition

Types de fichiers fournis

Le pack numérique comprend :

• Plans PDF

  • vues générales

  • vues de face, côté et dessus

  • cotations complètes

  • repérage des pièces

  • implantation sous plateau

• Fichiers DXF

  • pièces prêtes pour découpe laser

  • géométrie conforme aux plans

• Fichier STEP

  • modèle 3D pour intégration, adaptation ou vérification

    (inclus selon la version proposée sur la fiche produit)

Avantages du format numérique

• Téléchargement immédiat

• Compatible fabrication atelier ou DIY métal avancé

• Gain de temps sur la conception

• Base fiable pour adaptation des dimensions ou du plateau

• Aucun produit physique à expédier

Licence & responsabilités

Les fichiers sont fournis avec une licence d’utilisation standard.

Le fabricant final reste entièrement responsable :

• de la fabrication,

• des assemblages et soudures,

• du choix du plateau et des fixations,

• de la stabilité, de la conformité et de l’usage final de la table.

Les plans constituent une base technique de conception. Leur mise en œuvre relève de l’expertise du fabricant.

Résumé

• Pieds de table acier STX02

• Structure soudée robuste

• Conception pour tables de grande dimension

• Fabrication atelier ou DIY métal

• Fichiers PDF + DXF (+ STEP)
