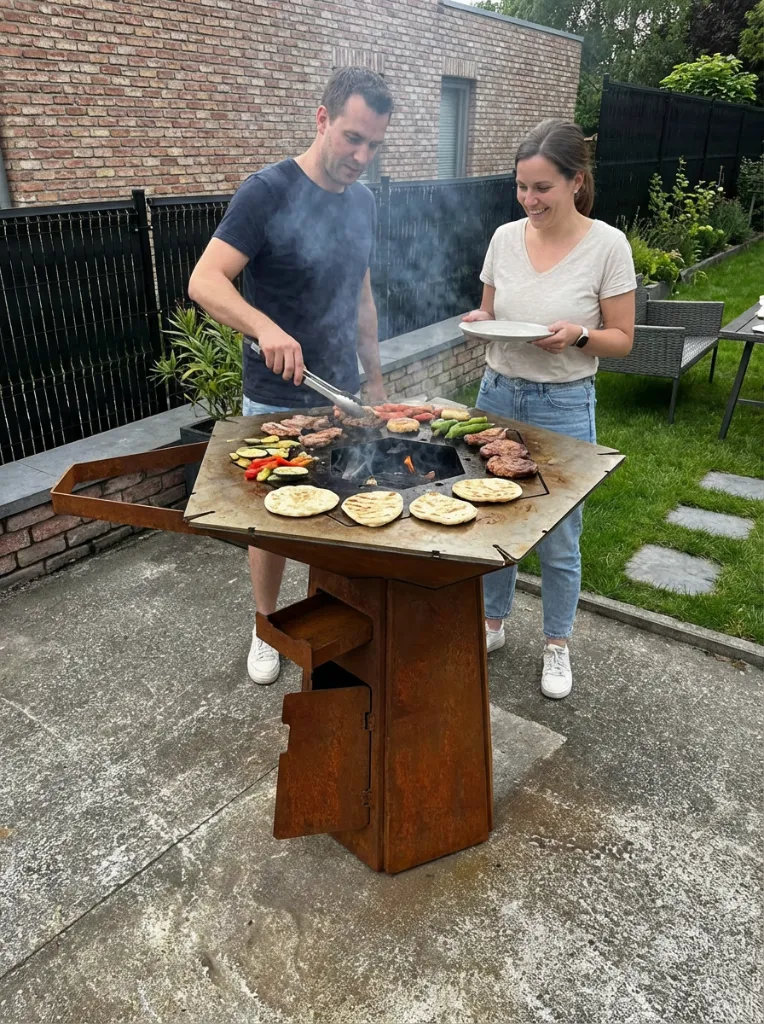

La plancha BE-PLSS01 est une plancha en acier à géométrie hexagonale, conçue pour une utilisation extérieure conviviale, aussi bien dans un cadre privé que semi-collectif.
Sa conception repose sur une structure centrale monobloc, assurant stabilité, durabilité et confort d’usage, avec une surface de cuisson généreuse permettant une utilisation à plusieurs personnes simultanément.
Le modèle est pensé pour être fabriqué en atelier métal, à partir de fichiers de conception précis, et pour offrir une expérience de cuisson simple et robuste, sans superflu.
Conception & structure
Structure centrale autoportante en acier
Plateau supérieur hexagonal, favorisant l’accès tout autour
Élément amovible intégré (zone fonctionnelle démontable)
Conception optimisée pour :
découpe laser
pliage
assemblage atelier
Géométrie étudiée pour une bonne répartition des charges et une excellente stabilité
Accès ergonomique à la surface de cuisson pour plusieurs utilisateurs
Dimensions principales
BE-PLSS01-00-Montage
Hauteur totale : ≈ 1010 mm
Encombrement plateau : ≈ 1076 mm
Largeur utile : ≈ 1024 mm
Base au sol : ≈ 495 mm
Élément amovible : oui
(Les cotes exactes sont détaillées dans les plans PDF fournis.)
Masse & surface
Masse totale approximative : 138,14 kg
Surface développée acier : ≈ 9,00 m²
Ces valeurs garantissent une inertie thermique élevée et une excellente tenue dans le temps.

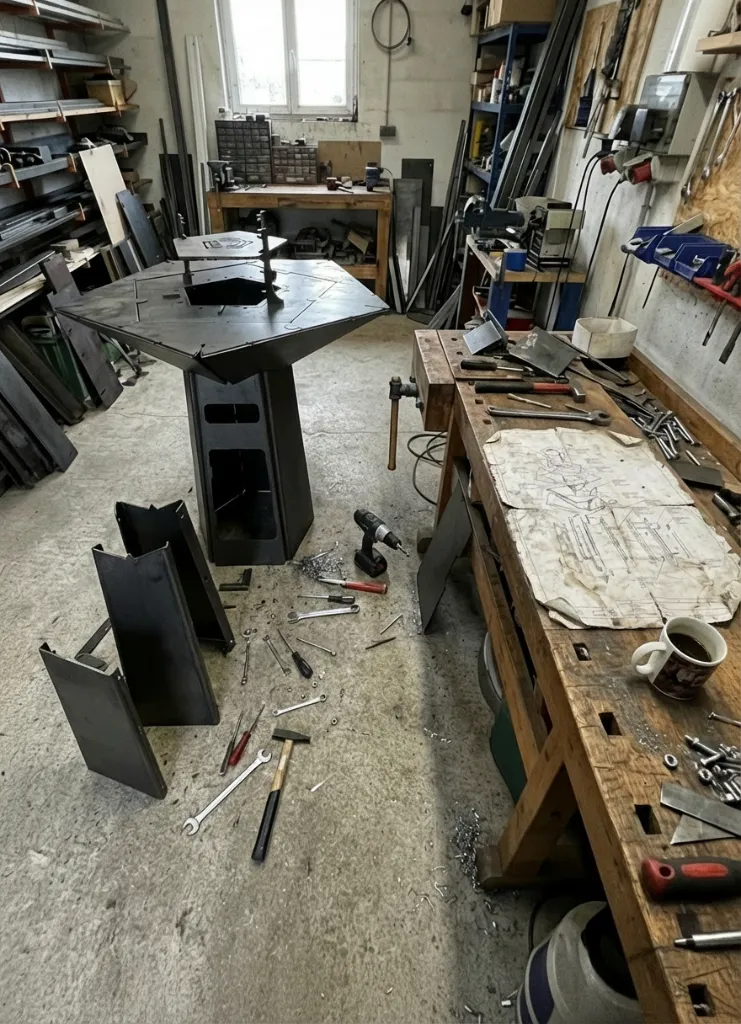

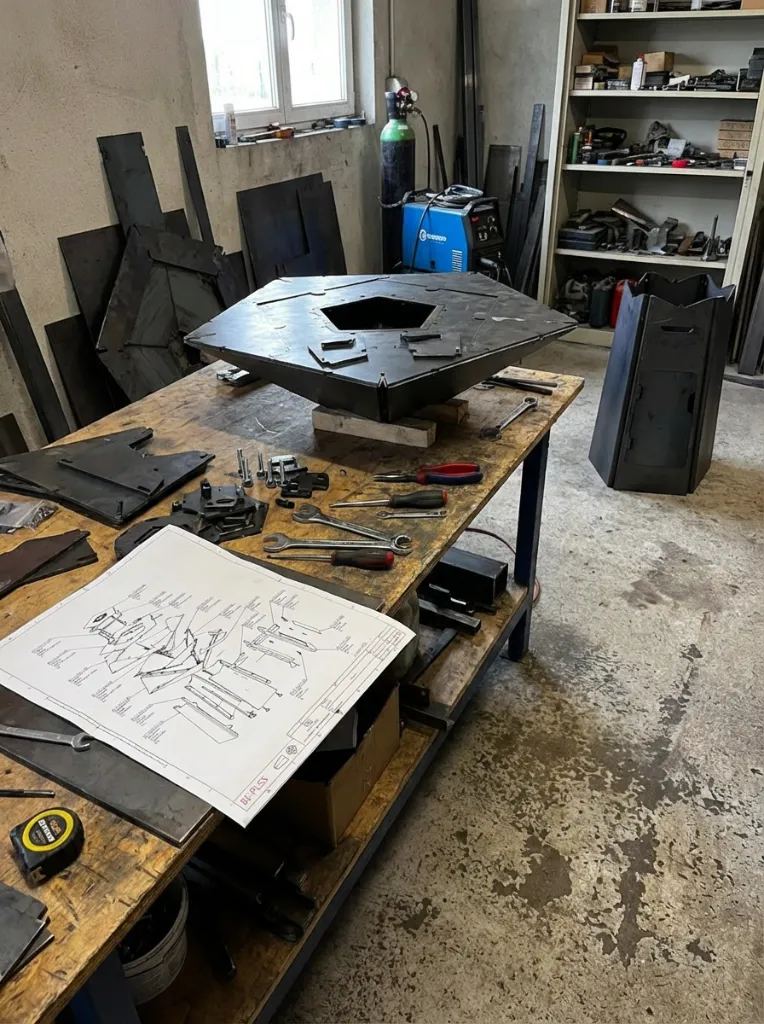

Fabrication & destination
Ce modèle est destiné :
aux ateliers métal / chaudronneries,
aux projets DIY métal avancés,
aux aménagements extérieurs privés,
aux espaces de convivialité, jardins, terrasses, événements.
La fabrication nécessite un savoir-faire en découpe, pliage et assemblage acier.
Contenu des fichiers fournis

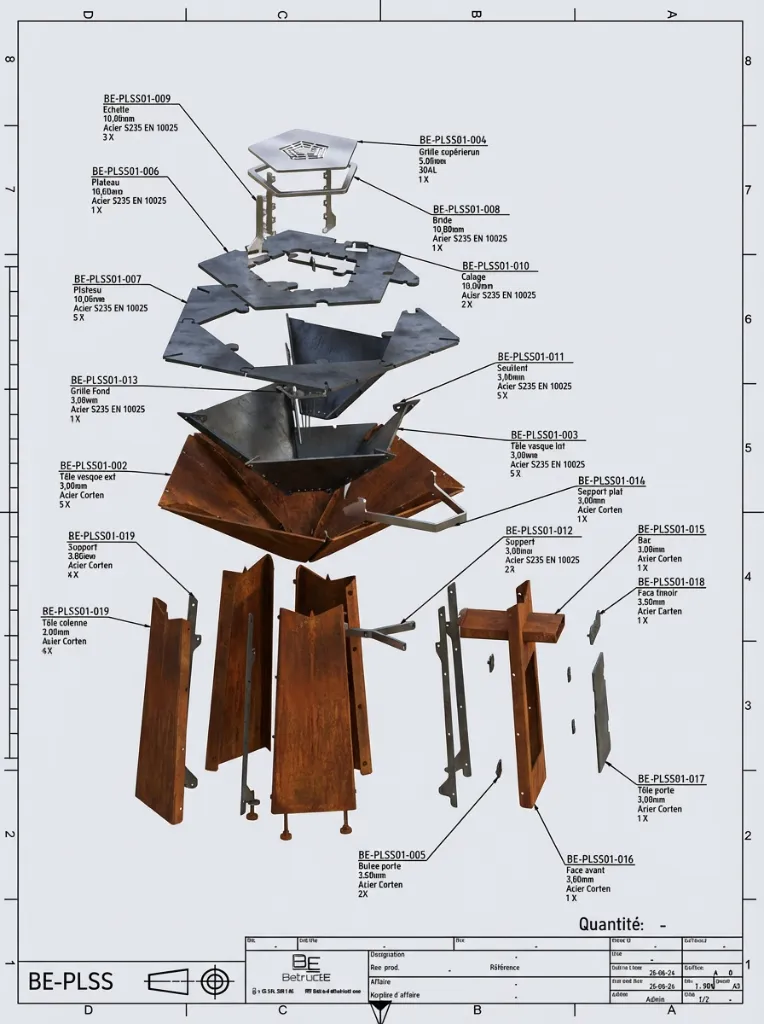

Plans PDF de montage et d’assemblage
Vues cotées (faces, dessus, coupes)
Repérage des pièces et zones fonctionnelles
Logique d’assemblage claire et exploitable en atelier
(DXF / STEP selon version de la fiche produit)
Licence & responsabilités
Les fichiers sont fournis avec une licence d’utilisation standard.
Le fabricant final (atelier ou DIY) reste entièrement responsable :
de la fabrication,
des assemblages et soudures,
du choix des matériaux,
de la stabilité, de la sécurité et de l’usage final de la plancha.
Les fichiers constituent une base technique de conception. Leur mise en œuvre relève de la compétence du fabricant.
BstructE ne peut être tenu responsable d’un montage incorrect ou d’un usage non conforme.
Résumé technique
Plancha acier extérieure
Structure centrale robuste
Plateau hexagonal convivial
Élément amovible intégré
Conception pensée pour fabrication réelle en atelier
Usage privé ou collectif
